ระบบไฟฟ้าห้องเรียน STEM ต้องเตรียมอะไรบ้าง? วางจุดปลั๊กและแยกพื้นที่ใช้งาน

เมื่อโรงเรียนเปลี่ยนห้องว่างให้เป็นห้องเรียน STEM MAKERSPACE คำถามเรื่องไฟฟ้ามักเริ่มจาก “ต้องติดปลั๊กเพิ่มกี่จุด?” แต่ก่อนนับจำนวนปลั๊ก ควรรู้ก่อนว่าแต่ละมุมจะใช้อุปกรณ์อะไรบ้าง เครื่องพิมพ์ 3 มิติ คอมพิวเตอร์ โต๊ะอิเล็กทรอนิกส์ และเครื่องมือผลิตชิ้นงานมีลักษณะการใช้งานต่างกัน

การทำแผนผังไฟฟ้าเบื้องต้นจึงเริ่มจาก แบ่งพื้นที่ตามกิจกรรม ระบุตำแหน่งเครื่องมือ แล้วทำรายการอุปกรณ์ไฟฟ้า วิธีนี้ช่วยให้โรงเรียนคุยกับผู้ออกแบบระบบไฟฟ้าได้ชัดขึ้น และลดการพึ่งปลั๊กพ่วงเมื่อเริ่มใช้งานจริง

เริ่มวางระบบไฟฟ้าจากรายการเครื่องมือ

ห้องเรียน STEM แต่ละแห่งใช้เครื่องมือไม่เหมือนกัน ห้องที่เน้นหุ่นยนต์อาจมีคอมพิวเตอร์และจุดชาร์จอุปกรณ์จำนวนมาก ส่วนห้องที่มีเครื่องพิมพ์ 3 มิติหลายเครื่องหรือเครื่องตัดเลเซอร์ ต้องพิจารณาตำแหน่งติดตั้งและความต้องการไฟฟ้าของเครื่องแต่ละรุ่น

ก่อนกำหนดจุดปลั๊ก โรงเรียนควรเตรียมข้อมูลอย่างน้อย 4 อย่าง ได้แก่ ผังห้อง จำนวนผู้เรียน รายการเครื่องมือ และจำนวนเครื่องที่อาจเปิดพร้อมกัน โดยดูข้อมูลกำลังไฟจากป้ายเครื่องหรือคู่มือของผู้ผลิตประกอบ การนับเพียงจำนวนเต้ารับไม่สามารถบอกได้ว่าระบบเดิมรองรับเครื่องมือทั้งหมดหรือไม่

แบ่งการใช้งานไฟฟ้าในห้อง STEM เป็น 5 กลุ่ม

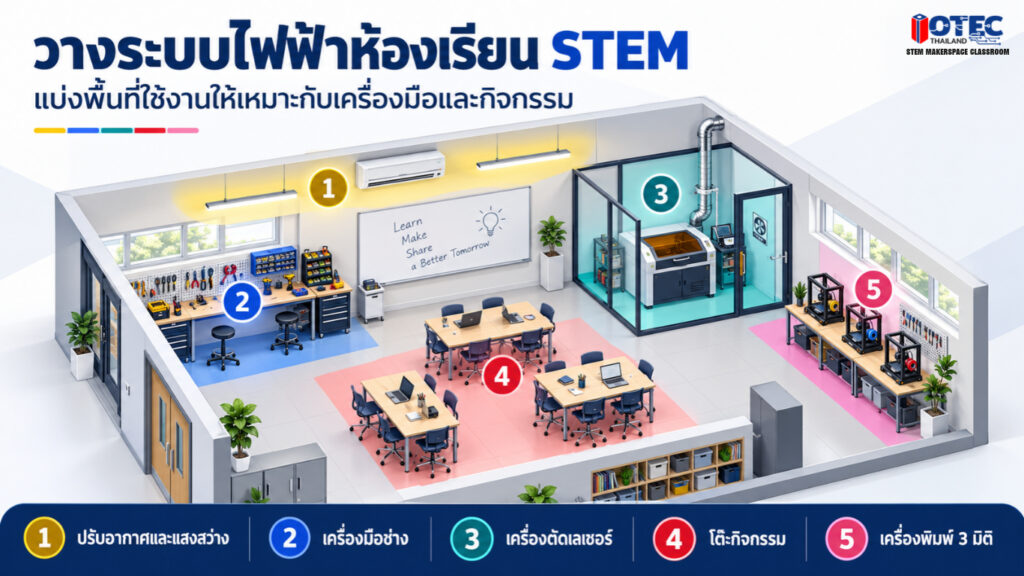

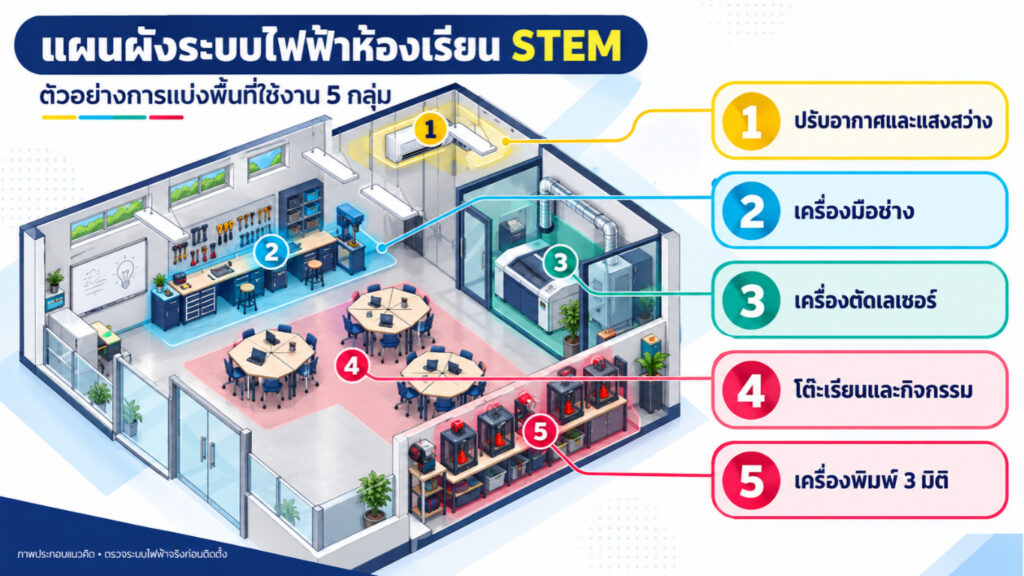

ภาพแนวทาง STEMLAB ที่ใช้ประกอบบทความแยกเส้นทางไฟฟ้าตามหน้าที่ของพื้นที่ไว้ 5 กลุ่ม แนวคิดนี้ช่วยให้เห็นว่าจุดใดเป็นอุปกรณ์ประจำห้อง จุดใดเป็นโต๊ะสำหรับนักเรียน และจุดใดเป็นเครื่องมือเฉพาะทาง

1. ระบบปรับอากาศและแสงสว่าง

เริ่มจากตรวจตำแหน่งเครื่องปรับอากาศ โคมไฟ และสวิตช์ควบคุม แล้วดูว่าการจัดห้องใหม่จะบังแสงหรือทำให้ตำแหน่งสวิตช์ใช้งานลำบากหรือไม่

ภาพอ้างอิงแยกกลุ่มนี้ออกจากพื้นที่ใช้เครื่องมือ เพื่อให้เห็นภาระการใช้งานของระบบประจำห้องได้ชัดเจนขึ้น หากมีการย้ายเครื่องปรับอากาศ เพิ่มโคมไฟ หรือเปลี่ยนขนาดห้องใช้งาน ควรให้ผู้เกี่ยวข้องตรวจระบบเดิมพร้อมกับผังใหม่

2. พื้นที่เครื่องมือช่าง

โต๊ะงานช่างอาจใช้สว่าน เครื่องมือขนาดเล็ก หรืออุปกรณ์ที่นำออกมาใช้เป็นครั้งคราว จุดปลั๊กควรสัมพันธ์กับตำแหน่งโต๊ะและลักษณะการทำงาน เพื่อไม่ให้สายไฟพาดผ่านทางเดินหรือบริเวณที่นักเรียนย้ายชิ้นงาน

ควรระบุไว้ในผังว่าโต๊ะใดเป็นจุดใช้ไฟประจำ และโต๊ะใดต้องการเพียงจุดจ่ายไฟสำหรับกิจกรรมบางคาบ เมื่อรู้เครื่องมือจริงแล้ว ผู้รับผิดชอบระบบไฟฟ้าจึงประเมินการแยกวงจรและอุปกรณ์ป้องกันที่เหมาะสมได้

3. เครื่องตัดเลเซอร์และอุปกรณ์ประกอบ

ภาพอ้างอิงจัดเครื่องตัดเลเซอร์เป็นอีกกลุ่มหนึ่ง ซึ่งเหมาะกับการวางแผน เพราะเครื่องมือประเภทนี้อาจมีอุปกรณ์ประกอบ เช่น ระบบดูดควันหรืออุปกรณ์ควบคุมที่ต้องพิจารณาร่วมกัน

ก่อนกำหนดปลั๊ก ควรทราบ รุ่นเครื่อง ตำแหน่งติดตั้ง รายการอุปกรณ์ประกอบ และข้อกำหนดจากคู่มือผู้ผลิต รวมถึงประสานกับการออกแบบระบบระบายอากาศ ตำแหน่งเครื่องจริงควรเป็นตัวกำหนดแผนไฟฟ้า ไม่ควรเลือกขนาดเบรกเกอร์จากภาพตัวอย่างเพียงอย่างเดียว

4. โต๊ะกิจกรรมและจุดใช้งานของนักเรียน

กลางห้องมักเป็นพื้นที่ที่ปรับรูปแบบโต๊ะบ่อยที่สุด นักเรียนอาจใช้โน้ตบุ๊ก ชุดทดลองอิเล็กทรอนิกส์ หรืออุปกรณ์ชาร์จระหว่างทำโครงงาน จึงควรคิดทั้งจำนวนจุดใช้งานและวิธีจัดสายเมื่อย้ายโต๊ะ

ภาพอ้างอิงเสนอแนวคิดเรื่องจุดจ่ายไฟบริเวณโต๊ะทำงาน แต่ตำแหน่งจริงต้องดูชนิดโต๊ะ การยึดอุปกรณ์ และทางเดินรอบโต๊ะร่วมกัน จุดที่นักเรียนใช้งานควรเข้าถึงได้สะดวก โดยไม่มีสายไฟขวางทางหรืออยู่ในตำแหน่งที่ถูกกระแทกง่าย

5. พื้นที่เครื่องพิมพ์ 3 มิติ

หากวางเครื่องพิมพ์ 3 มิติหลายเครื่องบนชั้นหรือโต๊ะเดียวกัน ควรระบุ จำนวนเครื่องที่จะทำงานพร้อมกัน และตำแหน่งปลั๊กของแต่ละเครื่องไว้ตั้งแต่ต้น ภาพอ้างอิงแยกพื้นที่นี้ออกมาเพื่อให้ประเมินการใช้งานได้ชัดขึ้น

บางห้องอาจมีคอมพิวเตอร์ควบคุมหรือเครื่องสำรองไฟ (UPS) เพิ่มเติม ความเหมาะสมของ UPS ต้องพิจารณาจากอุปกรณ์ที่ต้องการสำรอง ระยะเวลาที่ต้องการ และกำลังไฟจริง ไม่ควรสมมติว่า UPS หนึ่งเครื่องรองรับอุปกรณ์ทุกตัวในมุมพิมพ์งานได้

จุดปลั๊กควรอยู่ตรงไหน?

หลังแบ่งพื้นที่เป็น 5 กลุ่มแล้ว ให้นำผังเฟอร์นิเจอร์มาวางทับกับรายการอุปกรณ์ จากนั้นทำเครื่องหมายจุดที่ต้องใช้ไฟ ในตำแหน่งใช้งานจริง เช่น หลังโต๊ะคอมพิวเตอร์ ใกล้โต๊ะเครื่องมือ หรือบริเวณชั้นวางเครื่องพิมพ์ 3 มิติ

ระหว่างตรวจผัง ลองถามว่า:

• เมื่อเสียบปลั๊กแล้ว สายไฟจะข้ามทางเดินหรือไม่?
• นักเรียนจะย้ายโต๊ะกิจกรรมได้โดยไม่ดึงสายไฟหรือไม่?
• สามารถเข้าถึงจุดตัดไฟและตรวจอุปกรณ์ได้สะดวกหรือไม่?
• หากเพิ่มเครื่องมือภายหลัง ยังมีตำแหน่งติดตั้งที่เหมาะสมหรือไม่?
• ปลั๊กเดิมของห้องอยู่ตรงกับการจัดพื้นที่ใหม่หรือไม่?

ถ้าผังต้องใช้ปลั๊กพ่วงจำนวนมากเป็นประจำ ควรทบทวนจำนวนและตำแหน่งเต้ารับติดตั้งถาวร Electrical Safety Foundation International แนะนำว่าไม่ควรใช้สายต่อพ่วงแทนการเดินสายถาวร ไม่ควรต่อพ่วงหลายชุดเข้าด้วยกัน และควรตรวจพิกัดของสายต่อพ่วงให้ตรงกับอุปกรณ์ที่ใช้

ระบบป้องกันไฟฟ้าควรตรวจอะไรบ้าง?

นอกจากตำแหน่งปลั๊ก โรงเรียนควรให้ผู้รับผิดชอบงานไฟฟ้าตรวจ ระบบสายดิน อุปกรณ์ป้องกันไฟฟ้ารั่ว เบรกเกอร์ ตู้ไฟ และสภาพสายไฟเดิม โดยเฉพาะเมื่อเป็นห้องเก่าที่จะเพิ่มเครื่องมือหลายชนิด อุปกรณ์ป้องกันไฟฟ้ารั่วทำหน้าที่ตัดวงจรเมื่อตรวจพบกระแสรั่ว แต่การเลือกชนิดและตำแหน่งติดตั้งต้องสัมพันธ์กับระบบไฟฟ้าที่ใช้งานจริง Electrical Safety Foundation International อธิบายหลักการทำงานของอุปกรณ์ป้องกันกระแสรั่วไว้เพิ่มเติม

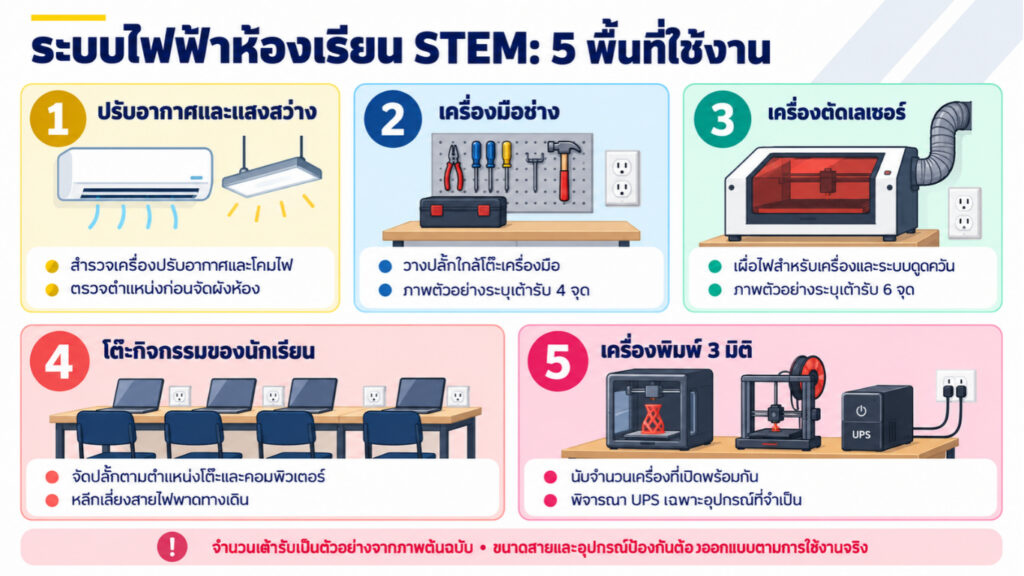

ในภาพต้นฉบับมีตัวอย่างจำนวนเต้ารับ ชนิดอุปกรณ์ป้องกัน พิกัดกระแส และขนาดสายไฟ ตัวเลขเหล่านั้นเป็นรายละเอียดของ แบบตัวอย่างในภาพ การนำไปใช้กับอาคารเรียนอื่นต้องตรวจโหลด คู่มือเครื่องมือ ระยะทางเดินสาย สภาพระบบเดิม และข้อกำหนดที่เกี่ยวข้องก่อน

โรงเรียนควรเตรียมข้อมูลอะไรให้ช่างหรือผู้ออกแบบ?

ก่อนขอแบบหรือประเมินงบประมาณ ให้รวบรวมข้อมูลต่อไปนี้ไว้ในชุดเดียว:

1. ผังห้องพร้อมตำแหน่งประตู หน้าต่าง และจุดปลั๊กเดิม
2. ภาพตู้ไฟและข้อมูลระบบไฟฟ้าของอาคารที่โรงเรียนมีอยู่
3. รายการเครื่องมือ พร้อมรุ่น จำนวน และข้อมูลกำลังไฟจากผู้ผลิต
4. จำนวนอุปกรณ์ที่คาดว่าจะเปิดพร้อมกัน
5. ผังโต๊ะกิจกรรม ชั้นวางเครื่องพิมพ์ และพื้นที่เครื่องมือเฉพาะทาง
6. แผนการเพิ่มเครื่องมือในอนาคต

ข้อมูลชุดนี้ช่วยให้การคุยเรื่องจำนวนวงจรและจุดปลั๊กเป็นเรื่องที่ตรวจสอบได้ โรงเรียนยังสามารถปรับรายการเครื่องมือหรือจัดลำดับการติดตั้งตามงบประมาณได้ก่อนเริ่มงานจริง

คำถามที่พบบ่อย

ห้องเรียนเดิมมีปลั๊กอยู่แล้ว ใช้เลยได้ไหม?

ควรสำรวจตำแหน่ง สภาพปลั๊ก ระบบสายดิน และการใช้งานของวงจรเดิมก่อน รวมถึงตรวจว่ารองรับรายการเครื่องมือใหม่ได้หรือไม่ จำนวนปลั๊กที่เห็นบนผนังเพียงอย่างเดียวไม่เพียงพอสำหรับสรุปเรื่องกำลังไฟ

เครื่องพิมพ์ 3 มิติหลายเครื่องเสียบปลั๊กพ่วงชุดเดียวได้ไหม?

ไม่ควรตัดสินจากจำนวนช่องเสียบ ต้องดูข้อมูลกำลังไฟของเครื่องที่อาจทำงานพร้อมกัน พิกัดอุปกรณ์จ่ายไฟ และวงจรที่จ่ายไฟให้จุดนั้น หากเป็นการใช้งานประจำ ควรให้ผู้ออกแบบพิจารณาจุดจ่ายไฟที่เหมาะสมแทนการพึ่งปลั๊กพ่วง

ต้องแยกวงจรให้ครบ 5 กลุ่มตามภาพทุกห้องหรือไม่?

ภาพแบ่งเป็น 5 กลุ่มเพื่ออธิบาย ประเภทการใช้งาน ไม่ได้กำหนดว่าทุกห้องต้องมีวงจรจำนวนเท่ากัน ผังวงจรจริงต้องออกแบบจากเครื่องมือและอาคารของโรงเรียนนั้น ๆ

สรุป

การเตรียมระบบไฟฟ้าห้องเรียน STEM เริ่มจากการรู้ว่าจะสอนอะไร ใช้เครื่องมือใด และจัดพื้นที่ตรงไหน จากนั้นจึงวางจุดปลั๊กและประเมินการแยกวงจรให้สอดคล้องกับการใช้งานจริง ภาพตัวอย่าง 5 กลุ่มช่วยให้โรงเรียนเริ่มคุยเรื่องผังได้ง่ายขึ้น ส่วนค่าทางวิศวกรรมและการติดตั้งต้องตรวจหน้างานก่อนเสมอ
